PC電源に使用されるコネクタ ピンの規格 & スリーブ化

 PC電源をスリーブ化・ケーブル長の調整をする際に必要になってくるのがコネクタピンです。PC電源のコネクタピンには3種類あり、

 PWM等の4ピンもしくは3ピン、電源ボタンを接続するコネクタピンである2.54mmピン

f:id:BegiGrammer:20170306103409j:plain

 24ピンコネクタやPIC-E等に使われる(名称不明)のこいつ サイトによって名前がまちまちだが「ATX Connecter pin female」とかで検索すると出てくる 圧着工具では2.54mmと同じとこで圧着できる

f:id:BegiGrammer:20170306105818j:plain

最後に今はあまり使われていない4pin ペリフェラル 電源コネクタ ファンやIDE時代のHDDの電源供給用に使われていたもの ピンの型番は AMP 60620-1

f:id:BegiGrammer:20170306112433j:plain

 当たり前ですがどのピンにも互換性はなく、両翼のATXコネクタピンと2.54mmを間違えて買うとゴミが増えます。こいつはPC Modding部品を扱う店には確実にあるかと思います。私の知っているATXコネクタピンを取り扱っている店は

www.aquatuning.us



www.oliospec.com

こことか。あとAmazon.comに個人で売っているのを少し見かける程度です。昔大阪シリコンハウスで見かけたような気がしないでもないですが。名古屋大須にもあったかなーと 。秋葉原は詳しくないのですが、多分どこかにあるでしょう。しかしそのほか一切のことはわかりません。(無能感

 スリーブ化に関して編組スリーブは探せば結構あるので入手には困らないでしょう。

 あとスリーブ化する際にピン抜きが必要になりますが、ATXコネクタピンなら2本まとめてまっすぐにしたホッチキスの針が使えます。

f:id:BegiGrammer:20170306114628j:plain

 こんな感じにペンチで曲げて・・・

f:id:BegiGrammer:20170306114714j:plain

 このように端子の間にさして、コードを力一杯引っ張ります。するとピンの両翼の返しの部分が中に押し込まれて抜けるようになります。

IntelのCPU保証

 intelのBOX版CPUには大抵3年保証がついており、CPUの自然故障等に代替保証を受けることができます。私は現在ITXのスリムケースで苦戦しており、すでに一人の6700Kを葬っています。ただし交換希望のこのCPUが壊れた時はKP41病にかかっていないかの確認中、負荷をかけていない状態でCPUが故障したので自然故障に入る?はずです。

f:id:BegiGrammer:20170222150704j:plain

 保証を受けるにはプロセッサ本体、箱、説明書的なのが必要になります。intel insideのシールは保証には関係ないようです。(まあ、あっても貼りませんけどね)
 保証の申し込みはここでできます。書く内容はそんなにないのですが、私は新品マザーでCPU & Cooler, power supply, Beep Speakerのみで起動した際に通常鳴るはずのメモリエラーのビープ音がならないことをあげ、このCPUが壊れていることを説明しました。

 2営業日後、どういったサポートを受けるかといったメールが届きました。メールの内容は名前、住所、電話番号を記入して、サポートを選んでくださいといったものでした。サポートは2種類あり通常のCPUがIntelに届いてから6から7営業日で代替品を送るStanderd Warranty Replacement(SWR)と、Intelがあらかじめ代替品を送り同時に私も手元のCPUを送るChross Shippingです。Chross Shippingでは$25の補償金が必要になるとのことでした。(最終的に手元に帰ってきます)

 私は特に急いでいないですし、めんどくさいのでSWRを選択しました。

 すでに手元に動くであろう6700Kがもう一つあるので代替品が送られてきたら、パッケージを開けずに売ることを考えています。7700Kが登場したとはいえ大した性能差はないので、まだ$300くらいで売ることができます。AMDがRyzenで返り咲いたらもうちょっと値段が下がるかと思いますが...

 自分の住所、氏名、電話番号と希望する返却サービスを返信メールで伝えると約1日挟んでintelに壊れたCPUを送る方法が書かれたメールが届きました。(真夜中にメールが届いたのでサポートセンターはアメリカにないのかな?担当者の名前もアメリカっぽくないし)



  • 送り方を返信してきたメールをコピーして一緒に送ること
  • 返却期限は60日間
  • ちゃんと緩衝材に包むこと
  • SWR(自分でパッケージングしてUPSに持って行く場合)では包みの外側にメールで指定されたSWR case numberを書くこと

 週の初めに交換手続きを開始したのですが、メールのやりとりに1週間、intelが代替品を送ってくるまでにさらにもう1週間かかるので、まあ結構の間PCが使えないことになります。(もしメールの手続きが1週間以上に長引きそうだったらintel関連のを全部売ってAMDのRyzen 7に備えようかと思っていました)

 フォームを送ってから代替品が届くまでおよそ1ヶ月と言ったところでしょうか。Chross Shippingならだいぶ早くなると思いますが$25がめんどくさいところが玉に瑕ですね。

ContainerViewとSegue

環境 Xcode 8.2.1 Swift 3.0.2

 Segueで値を受け渡しするときに受け渡し先にContainerViewが存在し、そのClass内でSegueで渡す値を使用する場合ContainerViewの読み込まれる順番を考慮しないといけません。

f:id:BegiGrammer:20170209133707p:plain

  読み込まれる順番としては

  1. Segueのタイミング
  2. ContainerViewのViewDidLoad
  3. ViewControllerのViewDidLoad
  4. ViewControllerのViewWillAppear
  5. ContainerViewのViewWillAppear

 このようになります。私は最初ViewControllerのViewDidLoadが読み込まれると思い、ViewControllerのViewDidLoad内でstaticにした変数にSegueで送られた値を入れ、ContainerViewのViewDidLoadでインスタンス化しその変数を取得する方法を試しました。しかし上記の順番を見れば一目瞭然なように、これではSegueで送られた値が正常にContainerView内で読み込まれません。

 解決方法としてViewControllerとContainerViewControllerをつなぐEmbed Segueを利用してViewControllerで受け取った値をContainerViewControllerに受け渡します。言葉にするよりコードを見てもらった方が早いですね。

f:id:BegiGrammer:20170209141720p:plain

 これでFirstViewController → ViewController → ContainerViewControllerへの値の受け渡しが正常に完了しました。

KP41病

KP41病はWinで悪名の高い「Something is happen」な病気ですが、今回私のPCがこれにかかりました。最初は7Days to Dieをやりながらニコ動を見ていたのですが、途中でブラックアウトしました。それからは数回起動に失敗し、起動しては数分で落ちるかブルスクを吐くを繰り返していました。そこで私が行った治療は、

  1. ドライバを手当たり次第にアップデートしていく
  2. Windowsの電源設定を見直してみる
  3. WindowsUpdateをする
  4. 全てのUSBを抜いて起動してみる
  5. メモリの電圧を上げてみる
  6. 一度組み直してみる
  7. Windowsクリーンインストールする
  8. 仮装メモリを0にし、SuperFetchを無効にする
  9. BISOを更新する

最後のBIOSの更新でしばらく調子が良くなっています。

私の経験ではKP41やブラックアウト、ブルースクリーン、勝手に再起動は基本的にはメモリ関連が何かおかしいか電源装置がバテていることが多かったと思います。過去に私はKP41のせいで2つの電源装置と1つのMBを交換しました。



今回の不具合はおそらくMini ITXという限られたスペース内にGTX1080と6700Kという普通ミドルタワー以上で運用するものを詰め込んだため何らかの給電装置(MBか電源)が熱によって急速に劣化した?それかもともとトラブルを抱えておりそれが熱によって表面化した?

BIOSの更新でしばらくは動くようになったのでOCCTなどで電圧を観察すればいいかな。(というかおそらくGigabyteの安物MBのせい。6700k動かすのに補助電源が半分しかないし...) 電源は使わないATXがあるからそれで確かめれるか...

CPUならBIOSが動かないだろうし、GPUなら単に画面が崩れたり操作できるけど真っ暗になったりするだろうから。



約一ヶ月前におそらく竜巻による落雷?か、私の住んでいるブロックが寒さで停電した時にAsrock Z170 Gaming ITXとi7 6700k、DDR4-3200 16GBメモリ 計6万円を溶かしているのでこれ以上の出費を抑えたかったのですが、一応大丈夫そうで一安心しています。しかし次回このようなことがあれば即電源とMBを変える予定です。(安物であまり良くなかったし...)



追記

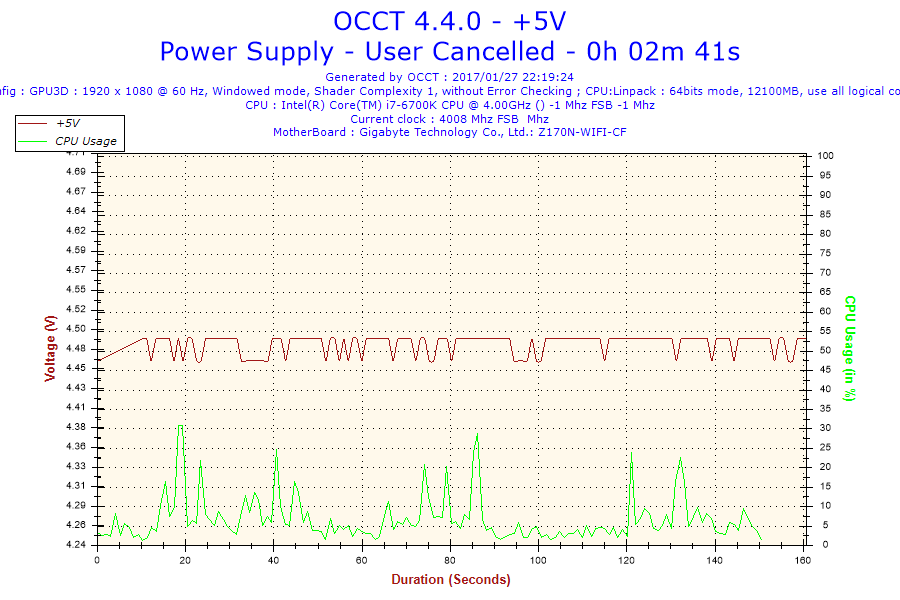

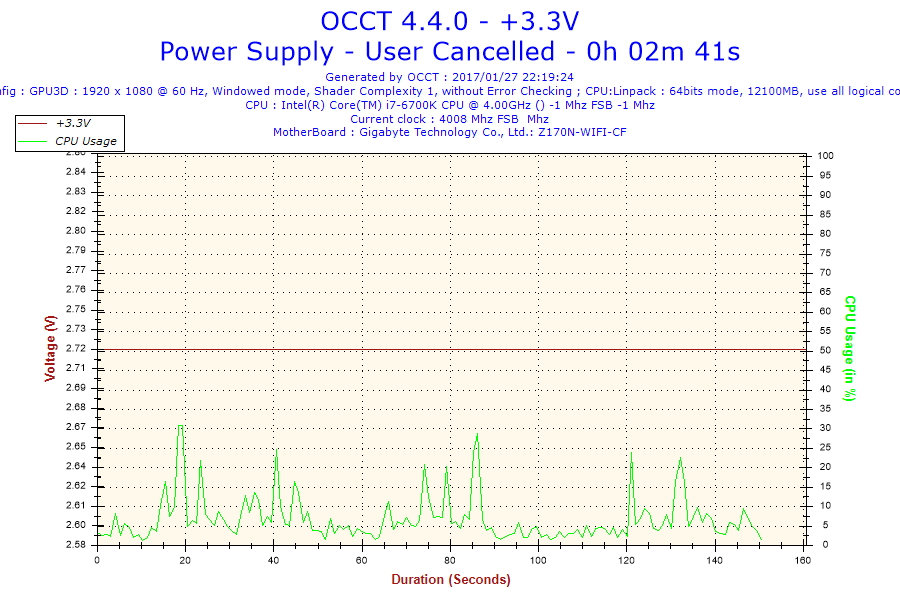

健康なはずの予備の電源で20分くらい動いたのでそのすきにOCCTやりながら各電圧を計測しました。+12Vはなぜか計測できませんでしたが、+5Vと+3Vが異常に低い値を示していました。

他の人がOCCTのPower Supplyをした時の+5Vの画像を見ると4.9Vあたりを示しているので、間違いなくKP41病の原因はこの+3Vと+5Vです。(+12Vも異常かも・・・

以下の記録を計測したのは使っていなかった予備のCORSAIR AX760です。(SFX電源に帰るまで使っていましたが普通に使えていた電源です)

f:id:BegiGrammer:20170204053658p:plain

f:id:BegiGrammer:20170204053705p:plain

なので、MBを交換する事になりました。2017年2月15日発売予定の EVGA Z270 Stinger がM.2 やWifi (U2はいらないのですが...)  3つのPMWファンコネクタがついていて良さげなのでそれを買う予定です。EVGAは保証が最高ですし。無いとは思いますが、電源が両方壊れていた場合はSilverstone SFX 600wにしようかと思います。Corsair SFX 600と比べてケーブルが柔らかく取り回ししやすいそうです。

実家なら工具が一通り揃っていて色々電源を弄れるのですが、現在寮住みなのではんだくらいしかまともなものがありません。テスターを買えば電源の異常か確かめられるのですがその数千円が惜しいのです。



未来の私のためにKP41病の検証の仕方を残しておきます。

  • Windowsの省電力関係の設定を見直す
    Windows Updateで設定が勝手に変えられることもあり要確認
  • ドライバアップデートを確認
    特にGPU関連のアップデートに気をつける
  • COMSクリアをする
  • 最小構成で確認
  • とりあえず1日電源を全て抜いて放置
  • メモリの電圧を5%ほど上げてみる
    ただしこの方法は対処療法程度にしかならない可能性がある
  • OCCTのPower Supplyを実行して各電圧を確認
    これで異常が出た場合、電源装置かMBの不具合だとわかる
  • もう一度組み直してみる
    案外コードが外れかけていただけということもある
  • 電源装置を予備のものと変え、再びOCCTで電圧監視
    これで電圧が異常だった場合は大体MBの不具合
    一応、電源装置単体でスイッチ用端子をショートさせて電圧をテスターで測る (負荷をかけた場合の電圧は分からないが念のため)



-後日談

 Stingerの発売を待ちきれなかった私は結局ASUS Z170 Gaming ITXを購入しました。4ピンのファンもCPU用と合わせて3つありますし、Asrock, MSI, Gigabyteときて初めてのASUSですから。

 KP41病は発病することなく、上で問題になっていたOCCTでいじめた際の電圧低下も今の所起こっていません。すなわち今回の病気の原因はズバリMBでした。



-追記

 なんやかんやあって結局一番最初に買ったAsrock Z170 Gaming-ITXを買い直し組みd立てたところ動きませんでした。理由は今まで散々耐え抜いてきたCPUがいかれたことと、メモリがおそらく熱によって故障したからです。ITXのスリムケースでGTX1080とi7 6700Kの組み合わせは排熱が結構ネックになってくることを約10万ちょいの勉強料を支払い思い知らされました。ただ一つ喜ぶことがあります。停電によって故障したと思っていた先代の6700Kが実は生きていました。(メモリなしのビープ音のチェックで死亡確認をしたと思うんだけどな〜)



コードで画面遷移 -マニュアルSegue-

環境 Swift 3.0.2 xcode 8.2.1

ちょっと引っかかったのでボタンなどで画面遷移ではなく、好きなタイミングで画面遷移する方法を書いておきます。

"autoSegue"は実行したいSegueのidentifier

コメントでも書いた通り、viewDidLoad内でpreformSegueを実行すると「Who view is not in the window hierarchy」になります。画面が表示されていないのに次の画面に移ろうと認め正常に動かないようです。なのでviewDidAppear内で画面表示後に自動画面遷移をしなくてはなりません。

画面の読み込み等の順番はここを参考にしました。

blog.livedoor.jp

すなわち何でもかんでも初めから書いてあるviewDidLoad内でやろうとしないこと、ということです。

アラートメッセージを作成

環境 Swift 3.0.2 xCode 8.2.1

C#などでは結構簡単にメッセージが書けましたが、Swiftでは結構量を書かなければなりません。

まずメッセージボックス内にテキストフィールドがないタイプ。



次はテキストフィールドが付いているバージョン

NOを選択したのにテキストフィールドのテキストが取得されるのはご愛嬌ということで。

CSVファイルの読み込みと変換

環境 Swift 3.0.2 xCode 8.2.1

今回やることは

  1. Documents内のファイルのパスを作成
  2. そのパスからファイルの存在を確認
  3. String型でCVSファイルを取得
  4. indexで各文字をCharacter型で取得
  5. カンマやダブルクォートなら仕様通りに前後を確認し編集

indexで文字を検索するのは多機能ですが行を使うので簡単な関数を作っておきます。



多次元配列の初期化で var array1 : String = ; array1.append(Array<String>()); を使っていますが、以前のバージョンで実行結果が[,["A","B"],["C","D"]]のように思うような形にならなかったりしました。なので今回はうまくいきましたが将来的にはどうなるかわかりません。

今回はindexで文字を一個一個取り出してStringの変数に加えていく形にしましたが、レンジ演算子で範囲指定でうまくやればもっとスマートにできそうです。

 今回はCVSの仕様の一つであるダブルクォートでセルを囲むタイプを読み込みましたが、この他にもダブルクォートで囲まないものや、マイナーですがTabで囲むものなどがありこれらに対応するものも作らなければいけません。switch部分に機能を足していけば結構簡単に実現できそうです。

毎回case 「ダブルクォート」の際に2つ後の文字まで確認するため最後でindex外の数値を指定し Error : The index is too big を吐いていますが、予想通りなので問題ありません。最後のダブルクォートでその定数を作るのを止めればいいのですが、あらかた書き終わった時点で気がついたので直す気力がなくなりました。wordIndex関数で範囲外のは弾いているのでまあ良しとしましょう。

*追記*

 このCSVファイル読み込み関数を使用する場合、読み込ませるCSVファイルは

  • 文字コードUNICODE
  • セルをダブルクォートで囲む
  • セル内でダブルクォートを使用する場合二重につける ""
  • ヘッダはつけない

を前提にしてファイルを作成してください。
